翼閘新概念---無刷速通翼閘

創新通無刷速通翼閘是針對通用系列翼閘存在的缺陷和不足而升級換代的全新高科技專利通道產品，該產品采用全新工業級電路和ARM控制系統以及獨特的機械結構設計，加上無刷電機特有的傳動技術和精準無誤的限位技術，使得該產品無論是在性能、壽命、速度、噪音、平穩度等方面都得到革命性的提升。

新一代無刷速通翼閘較通用翼閘更具有獨特優勢：

l 采用無刷電機技術，壽命更持久；

l 采用ARM控制技術，功能更強大、擴展性更好；

l 速度更快，開關速度可達≤5S；

l 聲音更小，可達≤20分貝；

l 運行更平穩，即不晃、不抖、無回音。

一、 功能簡述

l 具有故障自檢和邏輯判斷功能，方便用戶維護及功能調試；

l 靈活的設置各項性能，多達數十種，且便于擴展；

l 機械、紅外雙重防夾功能，在擋臂復位的過程中遇阻時，自動停止或反彈，同時發出報警信號；

l 多種模式報警功能，含非法闖入、反闖入、尾隨、通行超時報警等；

l 防沖功能，在沒有接收到開閘信號時，擋臂自動鎖死；

l 反向闖入關閉報警功能，當正向刷卡后，有人先從反向闖入，則擋翼迅速關閉同時發出報警；

l 靈活的通行指示功能，高亮度指示燈加上其人性化的提示功能，讓通道更具特色；

l 常開、常閉模式可調，輕松通過設置或外接手動按鈕控制；

l 自動檢測復位功能，開閘后，在規定的時間內（可調）未檢測物體通行時，系統將自動取消此次通行的權限；

l 斷電自動常開，以滿足消防的要求；

l 可與多種控制設備相掛接，接收繼電器開關信號工作；

l 通行模式多樣，可單向或雙向控制人員進出，或單向受控，反向自由通行；

l 適應環境能力強，可在各種惡劣的環境下正常工作，超強的自我保護能力，可適應弱電短路、強光照射、霧雨雪、臺風天氣及環境變化。

二、 技術參數

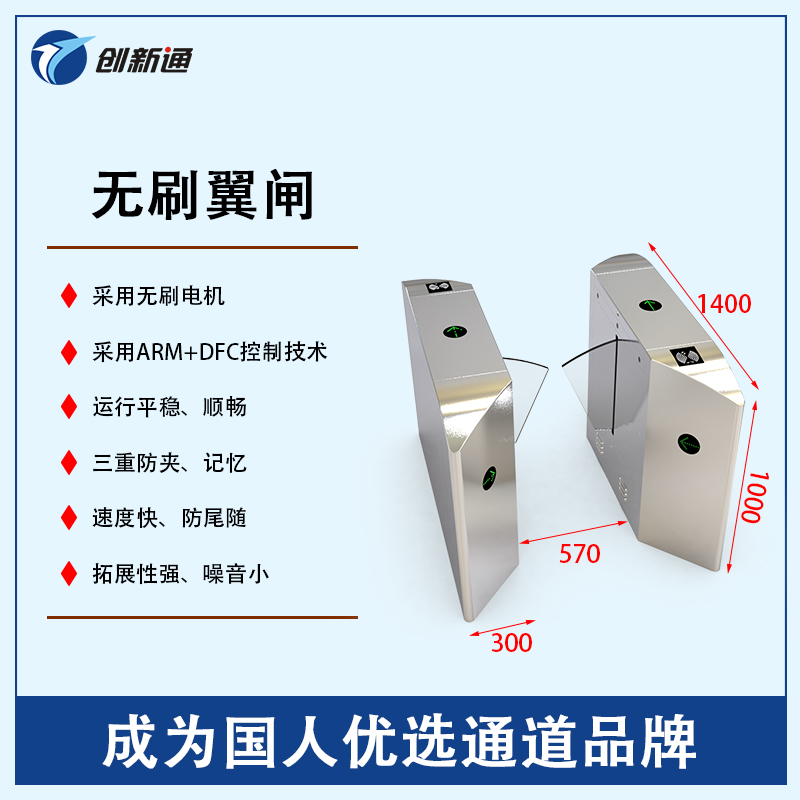

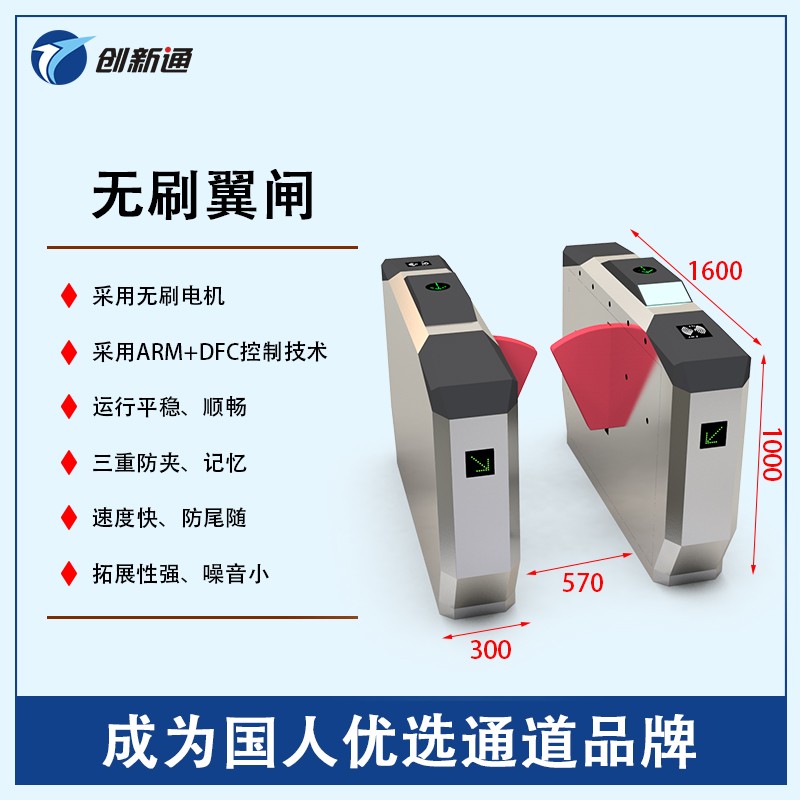

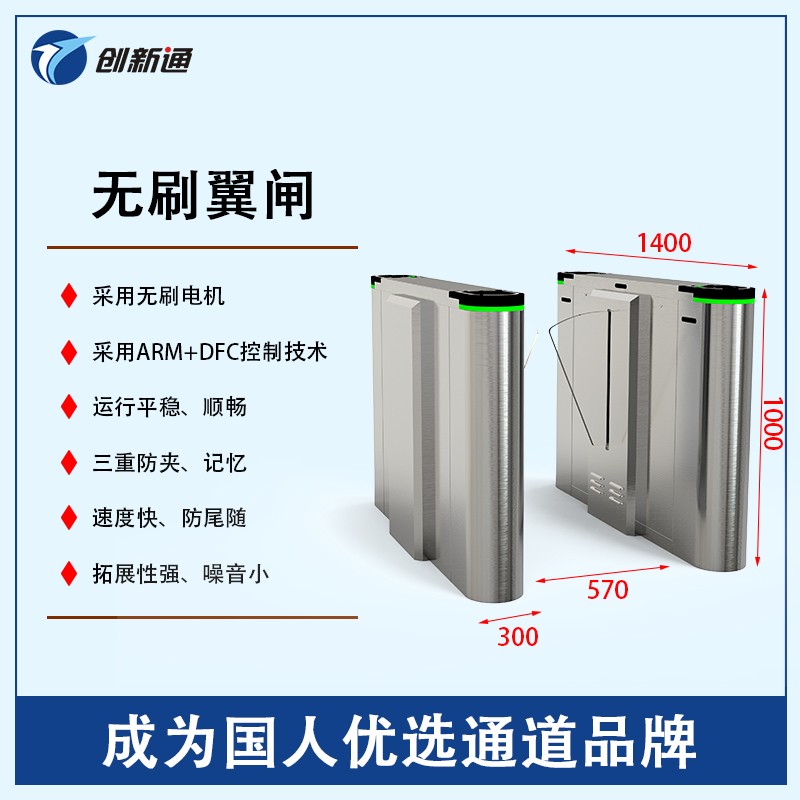

u 機箱尺寸：1400長*300寬*1000高（MM）/依照各種款式而定

u 加工工藝：采用折彎、切割、焊接、拋光、打磨等工藝生產

u 伸縮臂： 申出寬約260mm，厚12-15MM，透明有機板（可選軟翼片）

u 通行寬度：550-600MM

u 整機重量：  約50Kg（單機芯）、約70KG（雙機芯）

u 機箱材料：  標準304號不銹鋼框架結構

u 工作環境:   室內或室外(配防雨架)

u 接入電壓：  AC220±10V,50HZ

u 驅動電機：  直流無刷電機（40W/24V）

u 輸入接口：  繼電器開關信號

u 正常使用壽命：≥800萬次

u 濕度:5%--90%，工作溫度：-40℃—— 80℃

u 通行速度：30-40人/分鐘

u 閘門開、關時間： 0.4-1秒可調

翼閘功能對照表：
